Список файлов из заданной директории
| |
| kvant | Дата: Четверг, 16.06.2011, 11:56 | Сообщение # 1 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Разработать программу, выводящую на печать (экран монитора) список файлов в заданной директории. Список должен быть отсортирован по одному из атрибутов (задается как параметр обращения).
P.S. 3 курсовых, уровень сложности и объем как у данного примера, если преподаватель оценит созданную Вами блок схему, без вопросов приобретаю DiamFC.
Сообщение отредактировал kvant - Четверг, 16.06.2011, 12:00 |
| |
| |
| diamFC | Дата: Четверг, 16.06.2011, 20:42 | Сообщение # 2 |
|
Полковник
Группа: Администраторы
Сообщений: 207
Статус: Offline
|

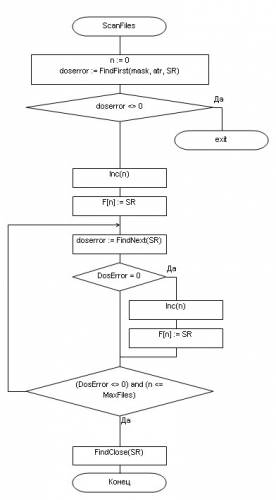

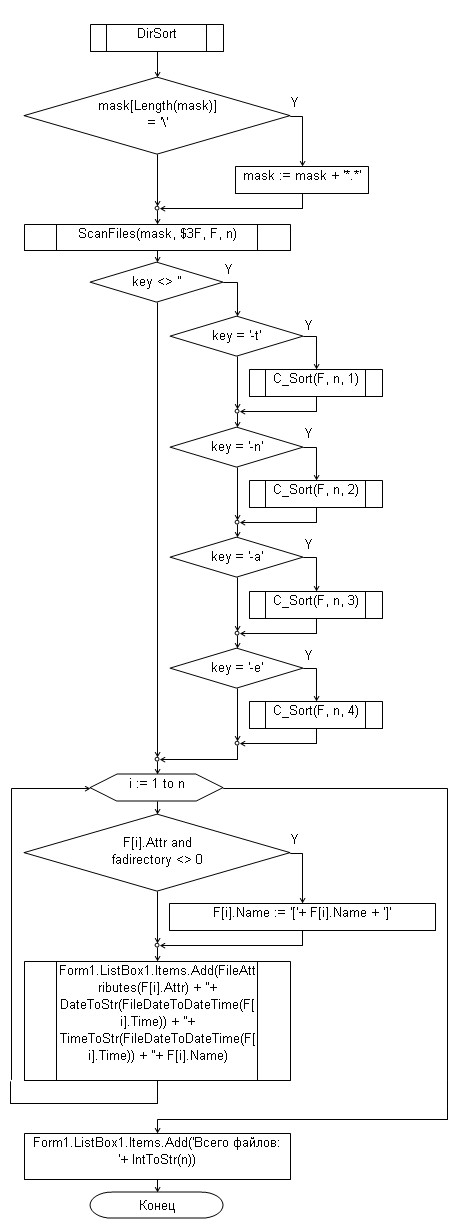

В архиве все блок-схемы в ворде, екселе и JPG
|
| |
| |
| diamFC | Дата: Четверг, 16.06.2011, 21:18 | Сообщение # 3 |
|
Полковник
Группа: Администраторы
Сообщений: 207
Статус: Offline
| Если будут косяки - напиши тут, в чем они заключались и как правильно нужно делать.
|
| |
| |
| kvant | Дата: Пятница, 17.06.2011, 09:14 | Сообщение # 4 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Чур больно не пинать... Конструктивно:
ВУЗ = Воронежский Государственный Технический Университет
Косяки:
0. на форуме не предусмотрен ББкод с нумерованым списком (обычно list=1)
1. Странное имя файла - noName.pas.xls.doc
2. Большие схемы не распечатываются из word`а
3. У ВУЗа есть свой стандарт предприятия "СТП ВГТУ 004-2003", правда в нем я описания по блок-схемам не нашел, но препод четко пнула что:
а) блок-схема начинается овалом "Пуск" и оканчивается "Останов"
б) стрелки на соединительных линиях указываются ТОЛЬКО вверх и влево, остальные и так ясны
в) не допустимы импортные обозначения типа "Y" должно быть четко указано "Да" и "Нет"

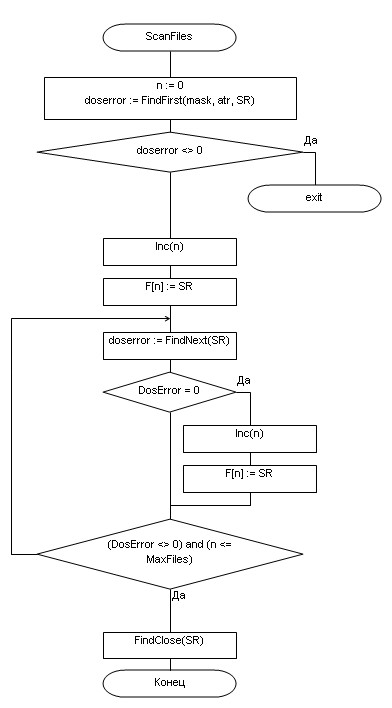

г) артефакт в центре приложенной картинки - 2е стрелки сходятся и фиг пойми что это значит
P.S. сама блок схема верна вроде, похожа на ту что у меня в карандаше, мне чисто перерисовывать в Ворде ее лень, вот и заинтересовался diamFC
Сообщение отредактировал kvant - Пятница, 17.06.2011, 09:22 |
| |
| |
| diamFC | Дата: Пятница, 17.06.2011, 10:51 | Сообщение # 5 |
|
Полковник
Группа: Администраторы
Сообщений: 207
Статус: Offline
| 1. А она не придралась к блоку break, который в красной стрелке (это моя придумка для лучшего понимания блок-схемы, по идее, там должен быть прямоугольник) ?
2. Блоки цикла её тоже не смутили? По ГОСТУ нужны гробики, но их нету в Ворде
Артефакт - это место схождения двух стрелок. Идеальный вариант, если бы там была точка, но точки в Ворде нету.
Замечания учту в следующих версиях программы.
|
| |
| |
| kvant | Дата: Пятница, 17.06.2011, 11:59 | Сообщение # 6 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| С нее хватило того что она мельком увидела... и с меня тоже.
Вобщем убийства я дожидаться не стал, как говорится главное вовремя уйти...
Про место схождения стрелок я если честно сам не понял, ну сошлись они и что дальше то??

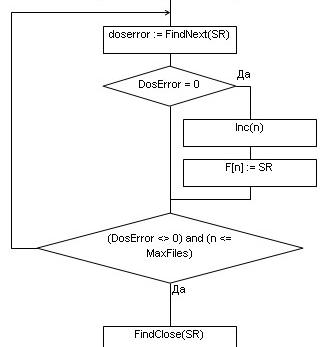

Вот на картинке как раз блок с кубиком "break" - честно ну нет логики, стрелки во все стороны, "левый" блок не по нормам.
А блоки цикла я напрягся и перед тем как показать сам перерисовал, как и поубирал все стрелки вниз и вправо.
P.S. как посже выяснилось это такой метод подготовить студента к диплому, мол на диплом надо плакаты и т.п. - а то рисуют абы шо...
P.P.S. торжественно вручили на флешу госты и правила оформления курсовых и дипломов, см.вложение
Сообщение отредактировал kvant - Пятница, 17.06.2011, 16:45 |
| |
| |
| diamFC | Дата: Суббота, 18.06.2011, 17:15 | Сообщение # 7 |
|
Полковник
Группа: Администраторы
Сообщений: 207
Статус: Offline
| Доработал программу. Добавил опцию, которая позволяет рисовать стрелки для всех линий или только для тех, что идут влево вверх
Также блоки начала процедур и функций сделал овальными, блоки break, continue сделал как выполнение обычной процедуры - в прямоугольнике.
|
| |
| |
| kvant | Дата: Суббота, 18.06.2011, 21:38 | Сообщение # 8 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| Намного лучше!
Но:
1. схема должна начинаться овалом Пуск, наименование схемы не в 1ом овале, а над схемой
2. (пример на картинке в последнем посте) - странно наличие 2х овалов: Конец и exit, логически если прога отработала или прерывается стрелка должна в последний овал уходить...
3. по требованиям последний овал не "конец" а "Останов"
4. не было возможности проверить корректности переноса схемы на следующий лист, там типа 5и-конечный конвертик ставится...
5. на кубиках условий не указано "Нет"
6. мелкий косяк в имени генерируемого файла noName.pas.xls.doc - аж на 3 расширения указано
P.S. ниче личного, почем купил - зато и продаю, нас нагибают именно так как описал, и ссылаются на ГОСТ
Сообщение отредактировал kvant - Суббота, 18.06.2011, 22:07 |
| |
| |
| diamFC | Дата: Суббота, 18.06.2011, 23:05 | Сообщение # 9 |
|
Полковник
Группа: Администраторы
Сообщений: 207
Статус: Offline
| 1. Постараюсь как-нибудь учесть
2. Exit - это команда, после которой выполнение проги прекращается, поэтому я впихнул его в овал и дальше нету линии. А что говорят преподы?
3. Это можно будет добавить в настройки, чтобы пользователь сам мог изменить название блоков Старт-Конец
4. У меня при разрыве блок-схемы круг, но да, читал, что нужен конверт
5. Допускается указывать одно из значений, т.к. второе ясно и так.
6. Это не косяк, а последовательность создания файлов. Из pas получаем xls, и потом его конвертим в doc. Не вижу смысла заморачиваться с отбросом предыдущего расширения, добавлением нового. А noname значит, что текст для обработки брался из буфера обмена, т.е. я скопировал текст из твоего файла и запустил автоматическое построение блок-схемы. Если бы я указал твой файл, то xls и doc-файлы имели бы имя как и твой файл pas.
|
| |
| |
| diamFC | Дата: Суббота, 18.06.2011, 23:06 | Сообщение # 10 |
|
Полковник
Группа: Администраторы
Сообщений: 207
Статус: Offline
| А как преподы требуют оформлять блок CASE?
|
| |
| |
| kvant | Дата: Четверг, 23.06.2011, 18:26 | Сообщение # 11 |
|
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
| 2. Цитирую: "надо чтобы было 2а овала - Пуск и Останов, если прога прерывается или останавливается, то стрелка должна идти в останов, а не в непонятный блок с иностранной надписью EXIT"
4. если честно, то куда удобнее было бы чтобы пользователь мог указать поля (говорим про формат А4) и чтобы DiamFC сама корректно красиво била схему и уходящие линии с листа и приходящие - "конверты".
А то вот то что отскриншотил в четвертом посте откровенно говоря пазорно и гемора оч.много схему в чувства приводить чтобы реанимировать.
Да, можно печатать и с Экселя и просто с картинки, но многие преподы требуют чтобы кроме бумажного вида им курсяк слали на мыло или приносили на флешке.
Так что с Вордом все же было бы оч.хорошо чтобы работало.
5. не так сложно и самому дорисовать если препод требует, так что маловажно.
6. как-то не по-взрослому, ну да автору виднее, ИХМО критиковать может каждый...
7. Блок CASE - если речь идет про ромб с тремя линиями входУсловия/да/нет то вроде замечаний не было.
Но я когда рисовал, делил лист на 3 части вдоль и старался чтобы блоки были одинаковой ширины,
мне не очень понравились явно разные блоки, рисковать и дразнить препода не стал

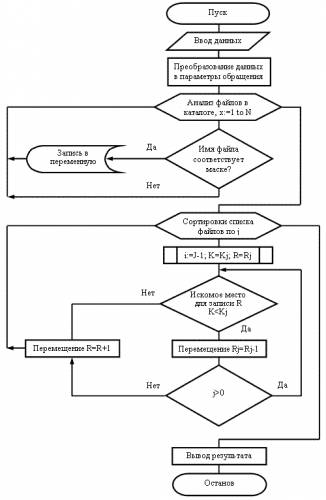

8. преподы звери трудно предсказуемые иной раз в ромашку играть любят нравится/не нравится, в этот раз блок схемы типа этой прокатили:
(знаю что нарисовано криво, но зато "так как хотел препод")
Да кстати, преподы все поголовно пожилые, но опытные - хором просят в схемах линии пожирнее рисовать.
Сообщение отредактировал kvant - Четверг, 23.06.2011, 18:36 |
| |
| |
|
